Der selbstgebaute Metalldetektor ist eine einfache Metalldetektorschaltung, mit der Münzen, Schlüssel oder Bleche unter dem Teppich unter dem Teppich entdeckt werden können.
Vorbereitung von Komponenten
Das Modell des NPN-Transistors in der Schaltung ist 9014 und der Verstärkungsfaktor des Transistors VT1 ist nicht zu groß, was die Empfindlichkeit der Schaltung verbessern kann.
Die Sonde des metallsuchgerät ist eine Schlüsselkomponente, die eine Induktivität mit einem magnetischen Kern ist. Der Magnetkern kann aus dem Radio-Antennen-Magnetstab & PHgr; 10 ausgewählt werden, und der Interzeptor ist 15 mm. Dann verwenden Sie die Isolierplatte oder dicken Karton, um zwei Schallwände mit einem Durchmesser von 20 mm zu machen. Grabe ein Loch von Φ10mm in der Mitte und bedecke dann die beiden Enden des Kerns. Schließlich wickelt sich der emaillierte Draht Φ0.31 um 300 Windungen auf dem Kern herum.
Die Sonden, die das tun, funktionieren am besten. Wenn Sie es nicht selbst machen können, können Sie eine 6.8mH fertige Induktivität kaufen, aber es muss eine vertikale Induktivität sein, die um den "arbeits" förmigen Kern gewickelt ist, und je kleiner der Widerstand der Induktivität ist, desto besser.
Produktion und Debugging der Schaltung

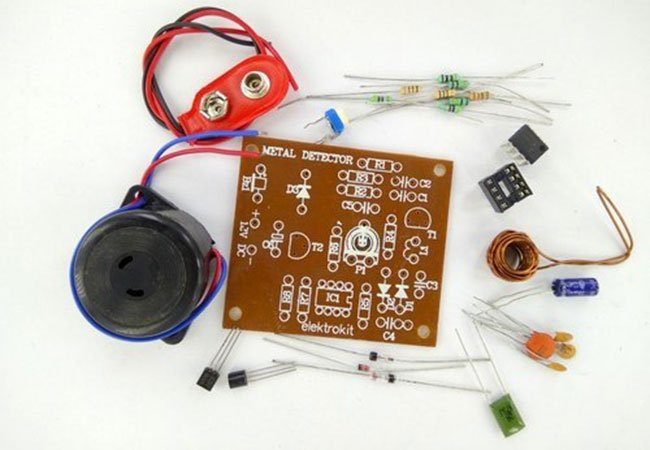

Die Anschlussdrähte der verwendeten Bauteile werden vor der Montage gereinigt und verzinnt. Widerstände, Dioden, Kondensatoren, Transistoren, LEDs und Trimmerwiderstände sind an die Leiterplatte gelötet, und die Induktivitätssonde, der Schalter und der Batterieclip sind mit der Leiterplatte verbunden. Die Schaltung ist installiert und die Stromversorgung kann ohne Überprüfung überprüft werden. Schalten Sie die Stromversorgung ein und stellen Sie den Widerstand des Trimmwiderstands RP langsam von groß auf klein ein, bis die LED leuchtet. Verwenden Sie dann ein Metallobjekt, um sich der Endfläche der Induktivitätssonde zu nähern.
Die LED erlischt dann. Durch Einstellen des Trimmwiderstands RP kann die Empfindlichkeit des Metallerkennung Ausrüstung geändert werden. Der Widerstand des Trimmwiderstands RP ist zu groß oder zu klein, um zu arbeiten. Wenn die Einstellung gut ist, kann der Erkennungsabstand des Schaltkreises 20 mm erreichen. Achten Sie jedoch darauf, dass sich die induktive Sonde des Metalldetektors nicht zu nahe am Bauteil befindet und verwenden Sie beim Packen kein Metallgehäuse. Bei Bedarf kann die induktive Sonde des Metall Detektoren auch herausgenommen und mit einem nichtmetallischen Material fixiert werden.
Schaltung Funktioniert
Der Hauptteil der Metalldetektorschaltung ist ein Oszillator in einem kritischen Zustand. Wenn sich ein Metallobjekt der Sonde des Detektors nähert, induziert das in der Spule erzeugte elektromagnetische Feld Wirbelströme in dem Metallobjekt. Dieser Energieverlust tritt auf. Es wird von der Oszillatorschaltung selbst abgeleitet, was dem Hinzufügen von Verlustwiderständen in der Schaltung entspricht. Wenn das Metallobjekt näher an der Spule L ist, wird der Verlust in der Schaltung erhöht, und der Spulenwert wird gesenkt, so dass der Oszillator, der sich ursprünglich in dem oszillationskritischen Zustand befindet, gestoppt wird. Dadurch wird die Hintergrundbeleuchtung der hinteren LED gesteuert.
In dieser Schaltung bilden der Transistor VT1 und die periphere Induktivität und der Kondensator einen Kondensator-Dreipunktoszillator. Seine AC-Ersatzschaltung. Wenn die Basis des Transistors ein positives Signal aufweist, ist sein Kollektorsignal aufgrund der umgekehrten Wirkung des Transistors negativ. Durch die Rückkopplung des Kondensators ist das Signal an der Basis der Triode in Phase mit dem Original. Da dies eine positive Rückkopplung ist, kann die Schaltung Schwingungen erzeugen, die Existenz von RP und R1, die das Positive in der Schaltung schwächen. Das Rückkopplungssignal bewirkt, dass die Schaltung gerade in dem Zustand ist, in dem sie startet.
