Ein Metalldetektor ist ein spezielles Instrument zur Metallerkennung Ausrüstung. Neben der Entdeckung von Minen mit Metallgehäusen oder Metallteilen kann es auch dazu verwendet werden, in Mauern verborgene Drähte, Rohre und unterirdische Kabel zu entdecken und sogar underground Schätze zu erforschen und Metallobjekte zu entdecken. das kann auch als ein Werkzeug für Jugendschutz Bildung und populärwissenschaftliche Aktivitäten verwendet werden, und natürlich ist es ein interessantes Unterhaltungsspielzeug.

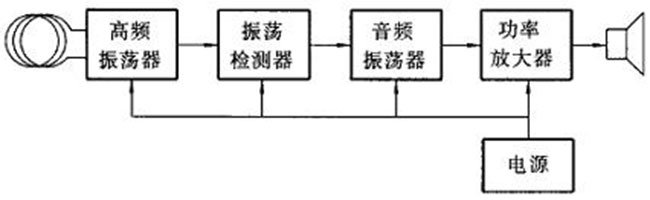

Aus dem Schaltungsblockdiagramm des Unterirdische Metalldetektor ist ersichtlich, dass der Metallsuchgerät aus einem Hochfrequenzoszillator, einem Oszillationsdetektor, einem Audiooszillator und einem Leistungsverstärker besteht.

Hochfrequenz-Oszillator

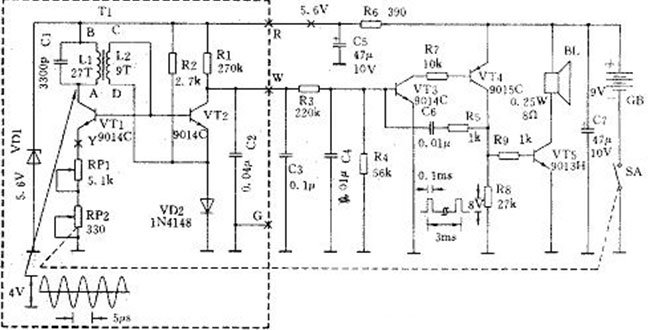

Es besteht aus einer Triode VT1 und einem Hochfrequenztransformator T1 und ist ein LC-Oszillator vom Transformator-Rückkopplungs-Typ. Die Primärspule L1 und der Kondensator C1 von T1 bilden einen LC-Parallelschwingkreis, dessen Schwingungsfrequenz etwa 200 kHz beträgt, was durch die Induktivität von L1 und die Kapazität von C1 bestimmt ist. Die Sekundärwicklung L2 von T1 wirkt als eine Rückkopplungsspule für den Oszillator, wobei ihr "C" Anschluss mit der Basis der Oszillationsröhre VT1 verbunden ist und "D" mit VD2 abgeschlossen ist. Da VD2 im Durchlassleitungszustand ist, kann der "D" Anschluss als für Hochfrequenzsignale geerdet angesehen werden. Wenn in dem Hochfrequenztransformator T1 die "A" und "D" Anschlüsse die Kopfenden der Primär bzw. Sekundärspulenwindungsrichtungen sind, wird das Rückkopplungssignal von dem "C" Anschluss zu der Basis der Oszillationsröhre eingegeben VT1 kann die Schaltung herstellen Positive Rückkopplung wird erzeugt, um selbsterregte hochfrequente Schwingungen zu erzeugen. Die Größe der Oszillator-Rückkopplungsspannung hängt mit dem Windungsverhältnis der Spulen L1 und L2 zusammen. Das Windungsverhältnis ist zu klein. Da das Feedback zu schwach ist, ist es nicht einfach zu starten. Wenn die Oszillation zu groß ist, wird die Oszillationswellenform verzerrt, und die Empfindlichkeit des Metalldetektor wird stark reduziert. Die Vorspannungsschaltung der Oszillationsröhre VT1 besteht aus R2 und einer Diode VD2, und R2 ist ein Strombegrenzungswiderstand von VD2. Da die Durchlaßspannung der Diode konstant ist (ungefähr 0.7 V), wird sie an die Basis von VT1 durch die Sekundärwicklung L2 angelegt, um eine stabile Vorspannung zu erhalten. Offensichtlich kann diese geregelte Vorspannungsschaltung die Stabilität des VT1 Hochfrequenzoszillators stark verbessern. Um die Zuverlässigkeit und Empfindlichkeit des Metallsonde weiter zu verbessern, wird der Hochfrequenzoszillator durch eine Spannungsstabilisierungsschaltung gespeist, und seine Schaltung besteht aus einer Zenerdiode VD1, einem Strombegrenzungswiderstand R6 und einem Entkopplungskondensator C5. Zwischen dem Emitter und der Masse des Schwingrohrs VT1 sind zwei Serienpotentiometer angeschlossen, die den negativen Rückkopplungseffekt des Emitterstroms haben. Je größer der Widerstandswert ist, desto stärker ist der negative Rückkopplungseffekt, desto geringer ist die Verstärkungsfähigkeit von VT1 und selbst die Schaltung wird hergestellt. Stoppen Sie die Vibration. RP1 ist das Grobpotentiometer für die Oszillatorverstärkung und RP2 ist das Feinpotentiometer.

Oszillationsdetektor

Der Oszillationsdetektor besteht aus einer Triodenschaltschaltung und einer Filterschaltung. Die Umschaltschaltung besteht aus einer Triode VT2, einer Diode VD2 usw., und die Filterschaltung besteht aus einem Filterwiderstand R3 und Filterkondensatoren C2, C3 und C4. In der Umschaltschaltung ist die Basis von VT2 mit dem "C" Ende der Sekundärspule L2 verbunden. Wenn der Hochfrequenzoszillator in Betrieb ist, schaltet das über den Hochfrequenztransformator T1 gekoppelte Schwingungssignal VT2 im positiven Halbzyklus ein und der Kollektor VT2. Das negative Impulssignal wird ausgegeben, und ein Signal mit niedrigem Pegel wird an der Last ausgegeben Widerstand R4 durch den π-RC-Filter. Wenn der Hochfrequenzoszillator aufhört zu oszillieren, gibt es kein Oszillationssignal am "C" -Ende, und da die Diode VD2 zwischen den Emitter von VT2 und Masse geschaltet ist, ist die Basis von VT2 in Sperrrichtung vorgespannt, VT2 ist in a zuverlässiger Aus-Zustand, VT2-Kollektor Es ist hoch und durchläuft den Filter, um ein Hochpegelsignal an R4 zu erhalten. Es kann gesehen werden, dass, wenn der Hochfrequenzoszillator normal arbeitet, ein Niedrigpegelsignal auf R4 erhalten wird, und wenn es gestoppt wird, ist es auf einem Hochpegel, wodurch die Erfassung des Arbeitszustands des Oszillators vollendet wird.

Audio-Oszillator

Der Audiooszillator verwendet einen komplementären Multivibrator, der aus den Transistoren VT3, VT4, den Widerständen R5, R7, R8 und dem Kondensator C6 besteht. Der komplementäre Multivibrator verwendet zwei verschiedene Arten von Trioden, von denen VT3 eine NPN-Typ-Triode und VT4 eine PNP-Typ-Triode ist, die mit einer komplementären Schaltung verbunden ist, die eine positive Rückkopplung verbessern kann. Wenn die Schaltung arbeitet, können sie abwechselnd in den Ein und Aus-Zustand eintreten und Audioschwingungen erzeugen. R7 ist sowohl ein VT3-Lastwiderstand als auch ein VT4-basierter Grenzstromwiderstand, wenn VT3 eingeschaltet ist. R8 ist ein VT4-Kollektorlastwiderstand, und das Oszillationspulssignal wird vom VT4-Kollektor ausgegeben. R5 und C6 sind Rückkopplungswiderstände und Kondensatoren, deren Größe die Oszillationsfrequenz beeinflusst. Leistungsverstärker Der Leistungsverstärker besteht aus einer Triode VT5, einem Lautsprecher BL und dergleichen. Das von dem Multivibrator ausgegebene Audiosignal mit positivem Impuls wird über den Strombegrenzungswiderstand R9 in die Basis von VT5 eingegeben, um es einzuschalten, wodurch ein vorübergehender starker Strom in dem BL erzeugt wird und der Lautsprecher zum Tönen getrieben wird. Da der VT5 im Schaltzustand ist und die Einschaltzeit sehr kurz ist, ist der Leistungsverstärker sehr energiesparend und kann mit einer 9V-laminierten Batterie betrieben werden.
